Bơm Xi Măng Kháng Sứt Mòn và Kháng Mài UHB
Thông tin sản phẩm
Phạm vi dòng chảy phổ biến:
5–600 m³/giờ
Phạm vi đầu:
Tới 50 m
Phạm vi tùy chỉnh lớn hơn:
Tối đa 2.000 m³/giờ hoặc hơn
Tốc độ:
1.450 hoặc 2.900 vòng/phút
Nhiệt độ chuẩn:
-20°C đến 80°C
Nhiệt độ vật liệu đã sửa đổi:
Tới khoảng 105°C
Bơm xi măng kháng ăn mòn và kháng mài mòn UHB chuyển các chất lỏng chứa cả hóa chất ăn mòn và các hạt rắn. Vỏ ngoài kim loại của nó cung cấp độ bền, trong khi lớp lót UHMWPE dày bảo vệ các bộ phận tiếp xúc với chất lỏng. Do đó, bơm rất phù hợp với các nhiệm vụ chuyển pha cát đắt đỏ.
Sản phẩm này cũng được gọi là bơm pha cát UHB-ZK hoặc bơm hóa học lót UHMWPE. Không giống như bơm xi măng xây dựng, nó được thiết kế cho pha cát hóa học, hỗn hợp axit, nước thải công nghiệp và bột khoáng.
Là nhà sản xuất bơm UHB, chúng tôi khớp mỗi bơm với chất lỏng, hàm lượng rắn, kích thước hạt, lưu lượng và độ nâng. Ngoài ra, chúng tôi cung cấp các loại vòng đệm, cánh quạt, động cơ và lựa chọn vật liệu khác nhau cho từng dự án.
Thông số kỹ thuật
| Tham số | Thông số điển hình |
| Loại bơm | Bơm ly tâm một bậc ngang |
| Phạm vi lưu lượng phổ biến | 5–600 m³/h |
| Phạm vi độ nâng | Tối đa 50 m |
| Phạm vi tùy chỉnh lớn hơn | Tối đa 2.000 m³/h hoặc hơn |
| Tốc độ | 1.450 hoặc 2.900 vòng/phút |
| Kích thước đầu vào | DN32–DN250 |
| Lựa chọn đầu vào lớn hơn | Tối đa DN350 |
| Nhiệt độ tiêu chuẩn | −20°C đến 80°C |
| Nhiệt độ vật liệu đã sửa đổi | Tối đa khoảng 105°C |
| Lót tiêu chuẩn | UHMWPE |
| Độ dày lớp lót | Khoảng 8–20 mm |
| Cánh quạt | Bán mở, mở hoặc đóng |
| Hàm lượng rắn điển hình | Tối đa 40%, phụ thuộc vào dữ liệu pha cát |
| Lựa chọn vòng đệm | Vòng đệm động, vòng đệm cơ học hoặc đóng gói |
| Kết nối | Lồng mối |

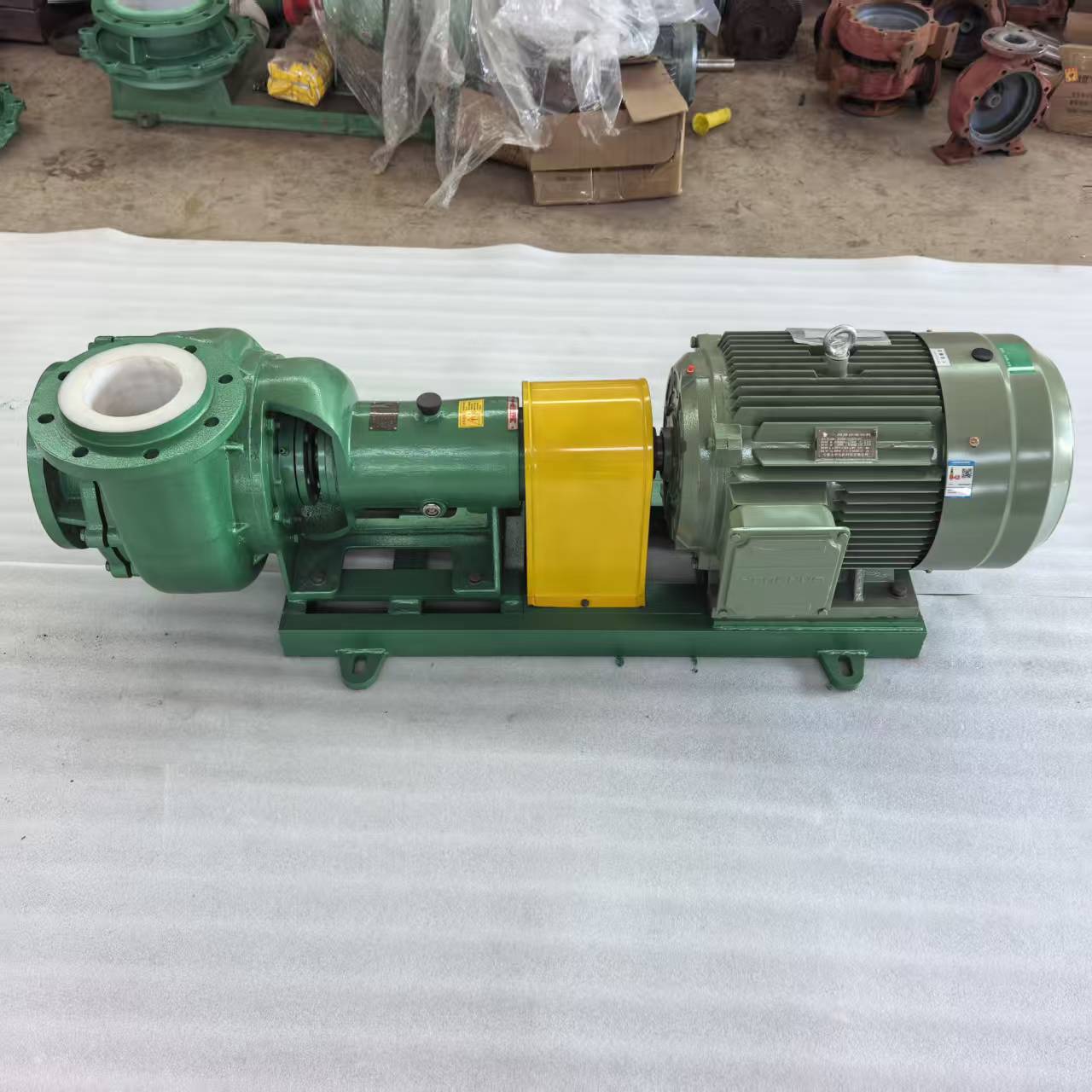

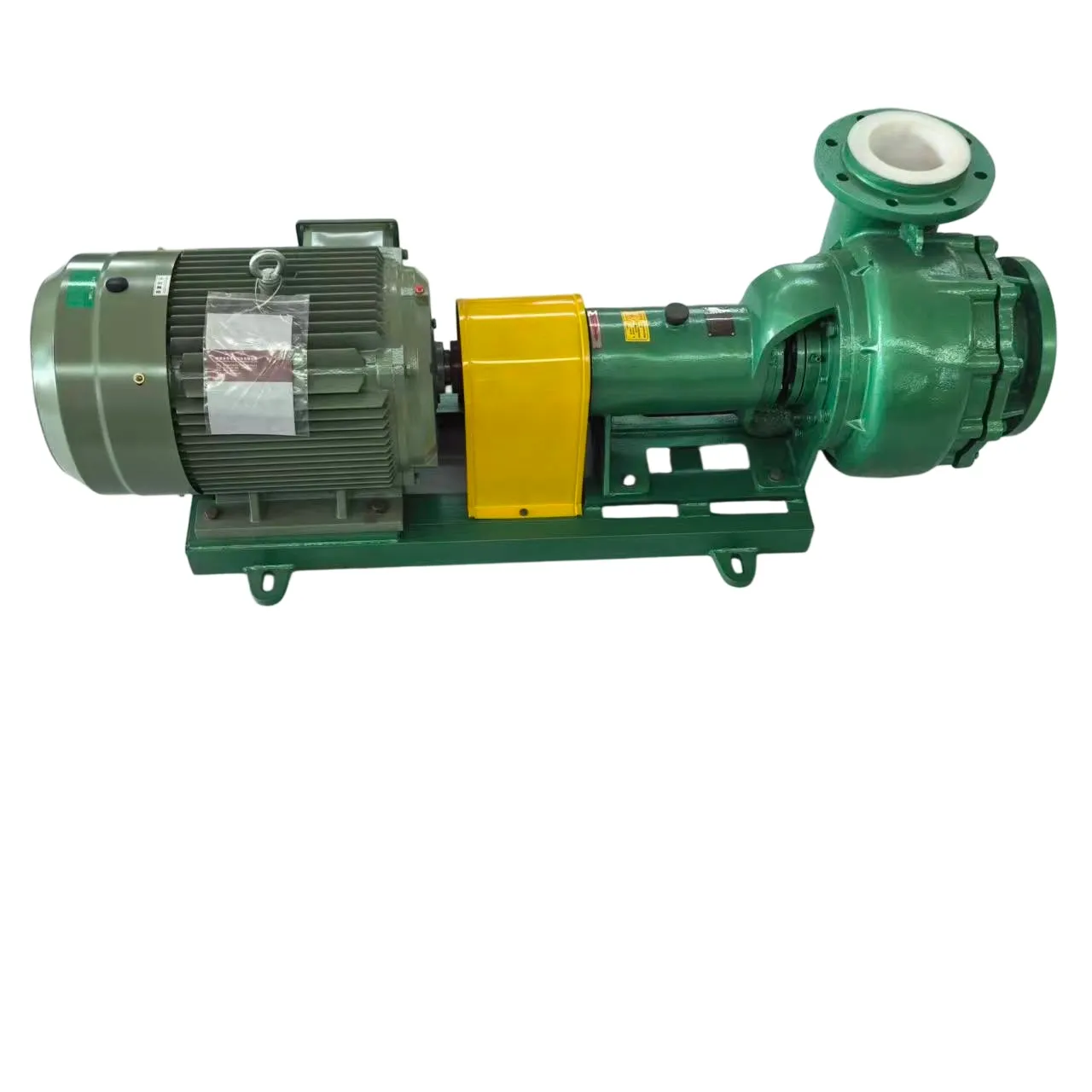

| Cài đặt | Đơn vị lắp đặt trên cơ sở ngang |
Các giá trị này mô tả chuỗi chung. Tuy nhiên, mật độ pha cát, kích thước hạt, độ nhớt và nồng độ ảnh hưởng đến hiệu suất thực tế. Do đó, công suất động cơ và kích thước bơm cuối cùng phải tuân theo điều kiện làm việc thực tế.
Cấu trúc bơm lót UHMWPE

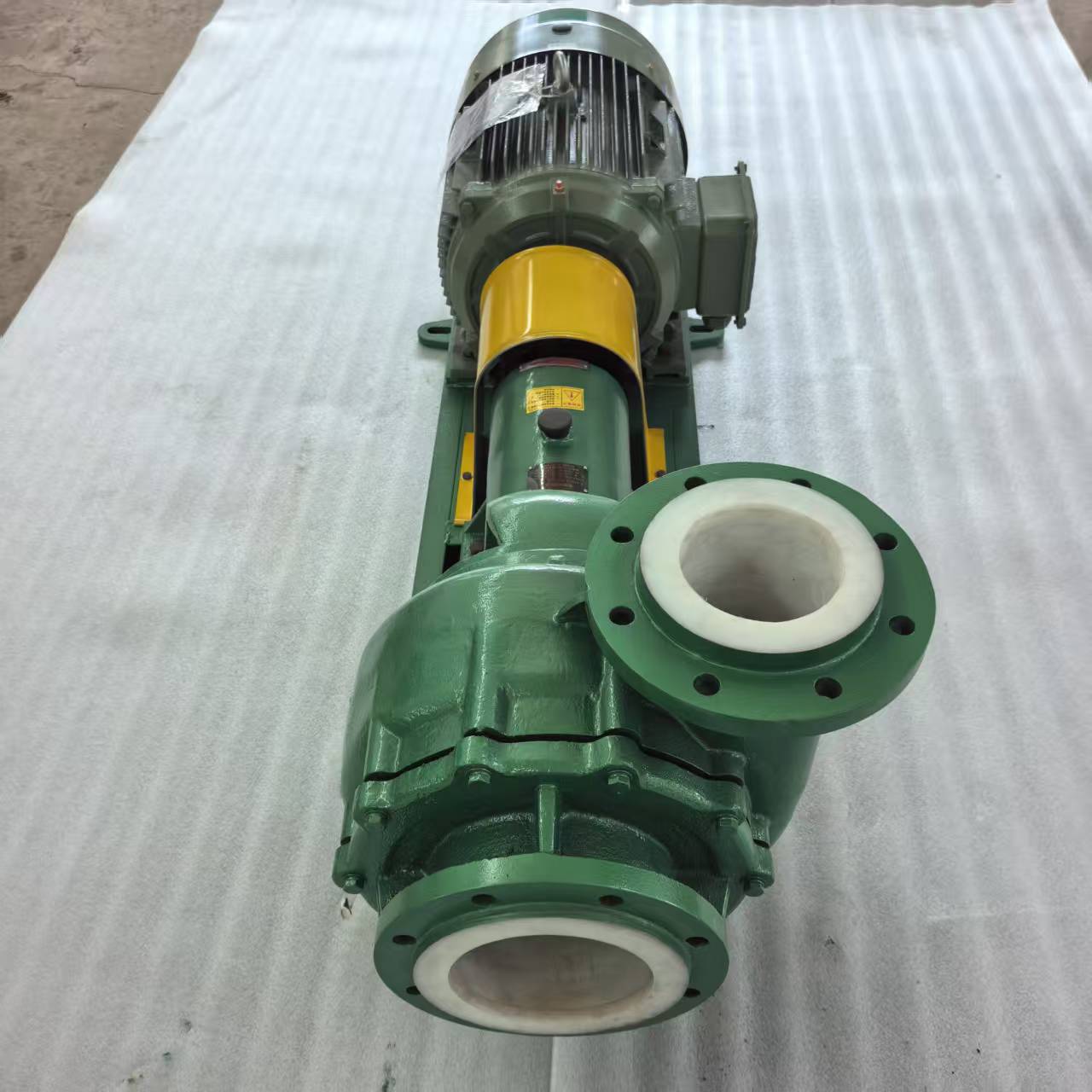

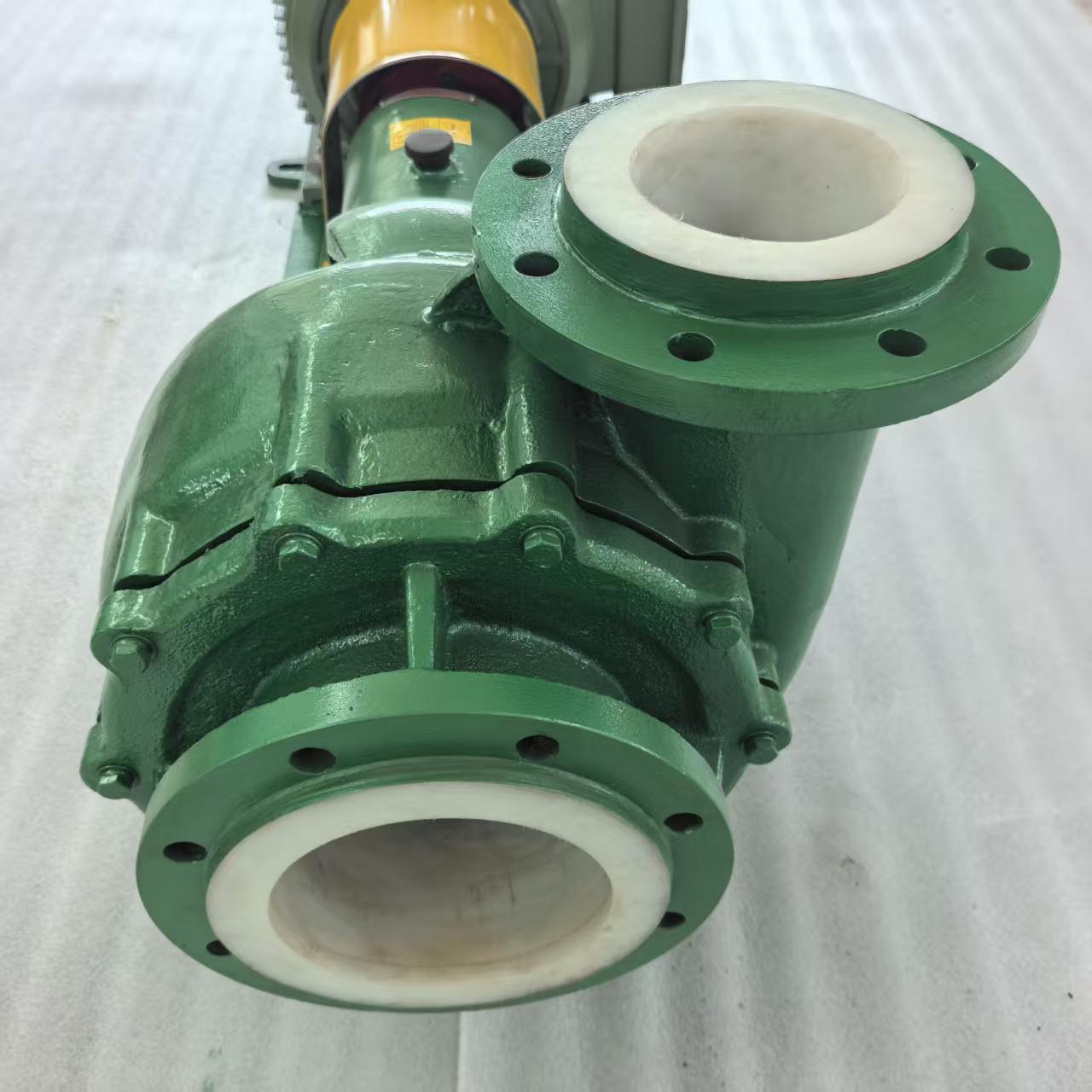

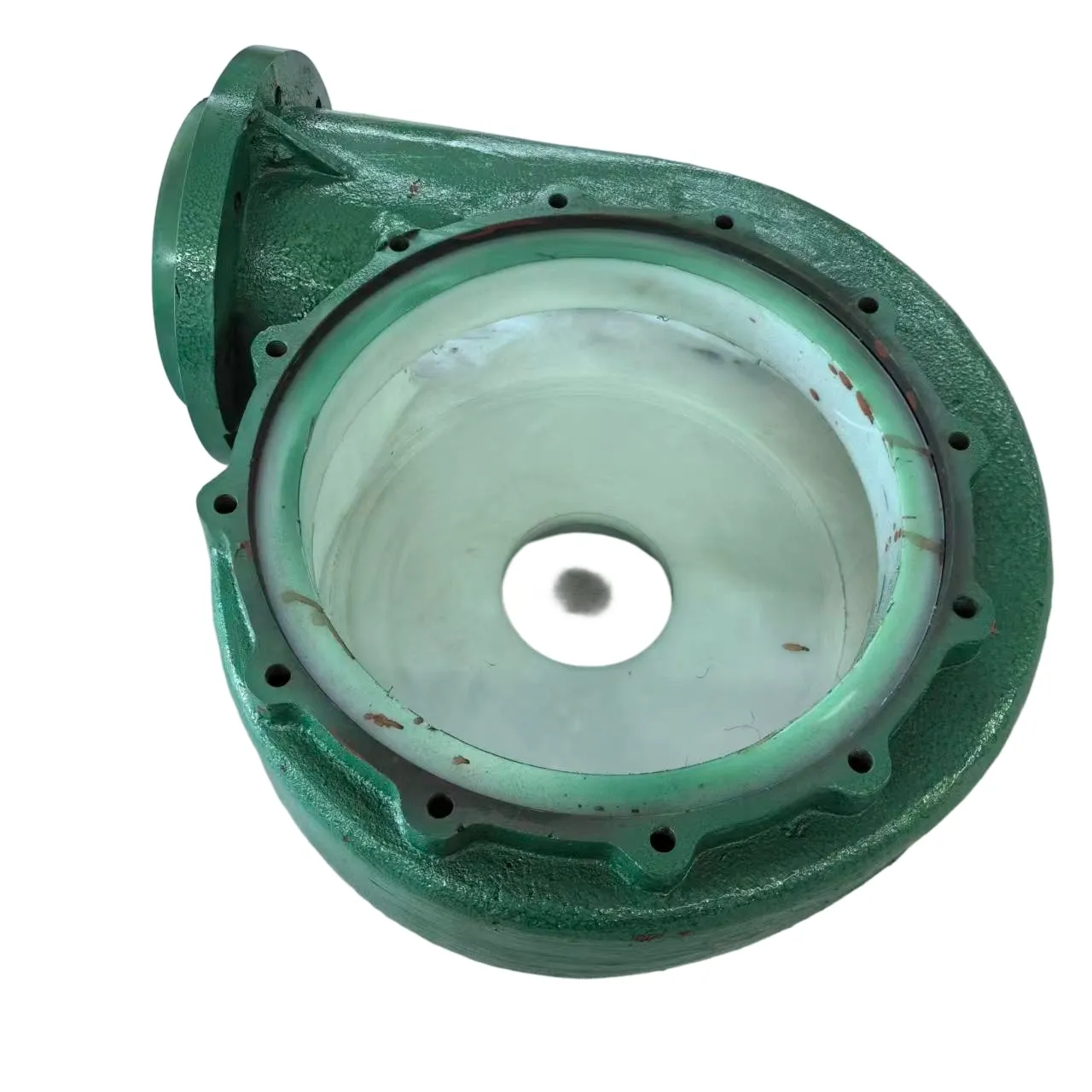

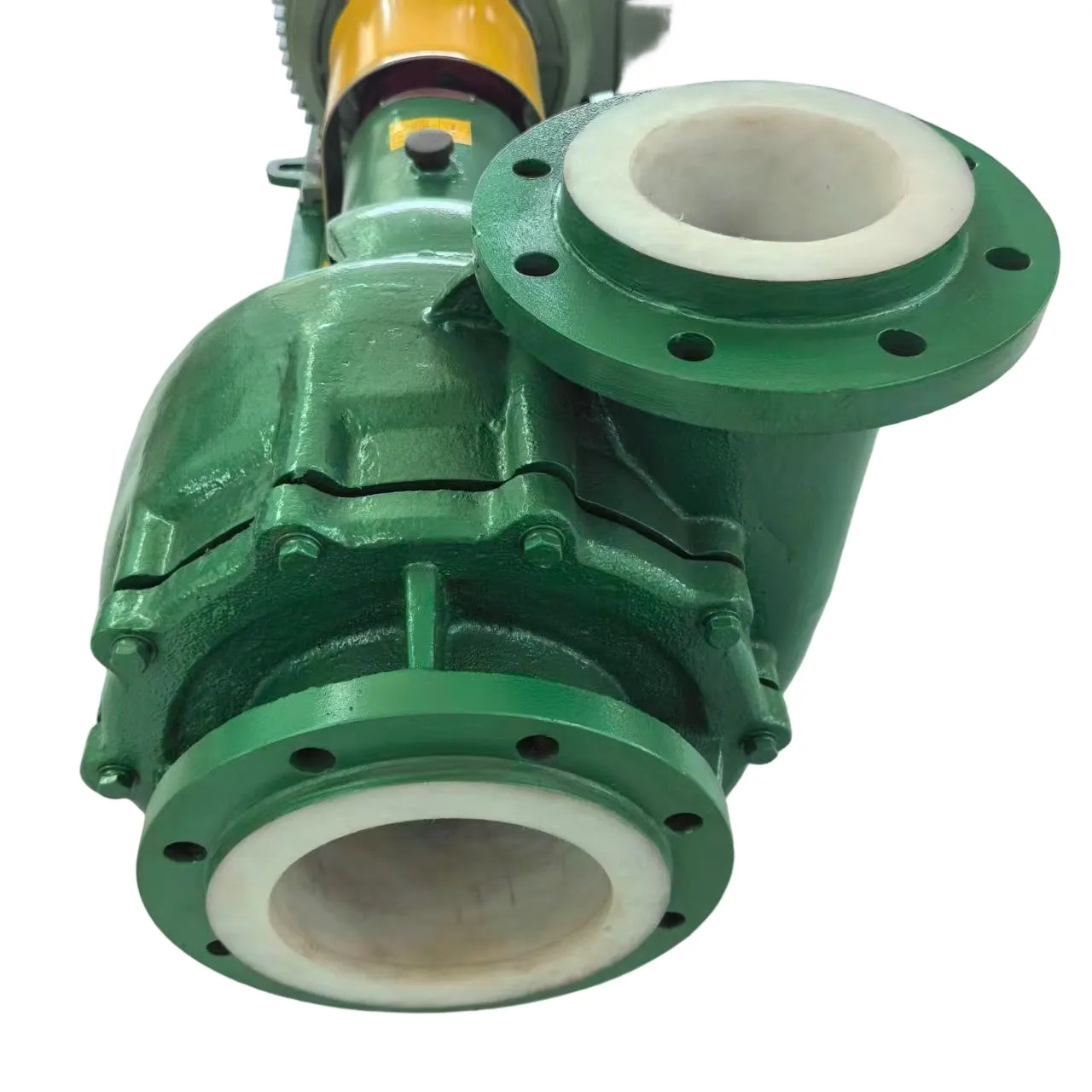

Polyethylene trọng lượng phân tử siêu cao, hay UHMWPE, cung cấp khả năng chống cả sự tấn công hóa học và mài mòn. Lớp lót trắng nhìn thấy trong ảnh sản phẩm bao phủ đường dòng nội bộ của bơm. Kết quả là, pha cát có rất ít tiếp xúc trực tiếp với vỏ kim loại.
Lớp lót thường có độ dày 8–20 mm. Hơn nữa, vỏ ngoài kim loại hỗ trợ lớp lót và giúp bơm chịu được tải ống và điều kiện nhà máy thông thường.
Các bộ phận chính bao gồm:
- Vỏ ngoài thép hoặc kim loại đúc
- Lót bơm UHMWPE
- Cánh quạt UHMWPE hoặc composite
- Ống trục kháng ăn mòn
- Vòng đệm động hoặc cơ học
- Vỏ ổ trục
- Khung cơ sở thép
- Động cơ điện và hộp bảo vệ khớp nối
Thiết kế cho pha cát ăn mòn
Nhiều bơm có thể xử lý axit trong. Tuy nhiên, các bộ phận tiếp xúc với chất lỏng của chúng có thể mài mòn nhanh chóng khi chất lỏng cũng chứa tinh thể, cát hoặc hạt khoáng. Bơm xi măng UHB giải quyết cả hai vấn đề với đường dòng kháng ăn mòn và kháng mài mòn.
Nó có thể xử lý các môi trường được chọn như:
- Pha cát axit sulfuric
- Hỗn hợp axit hydrochloric
- Axit nitric loãng
- Pha cát axit phosphoric
- Natri hyđroxit
- Dung dịch muối
- Nước thải rửa kẽm
- Nguồn cấp máy ép lọc
- Bột khoáng
- Chất lỏng khử sulfur dioxide trong khí thải
- Nước thải công nghiệp
Sự tương thích hóa học vẫn phụ thuộc vào nhiệt độ và nồng độ. Do đó, khách hàng nên cung cấp phân tích đầy đủ chất lỏng trước khi đặt hàng.
Lựa chọn cánh quạt và vòng đệm
Cánh quạt có thể sử dụng thiết kế mở, bán mở hoặc đóng. Cánh quạt mở hoặc bán mở cung cấp lối đi rộng hơn cho pha cát chứa hạt. Ngược lại, cánh quạt đóng có thể cung cấp hiệu suất thủy lực tốt hơn cho các chất lỏng sạch hơn.

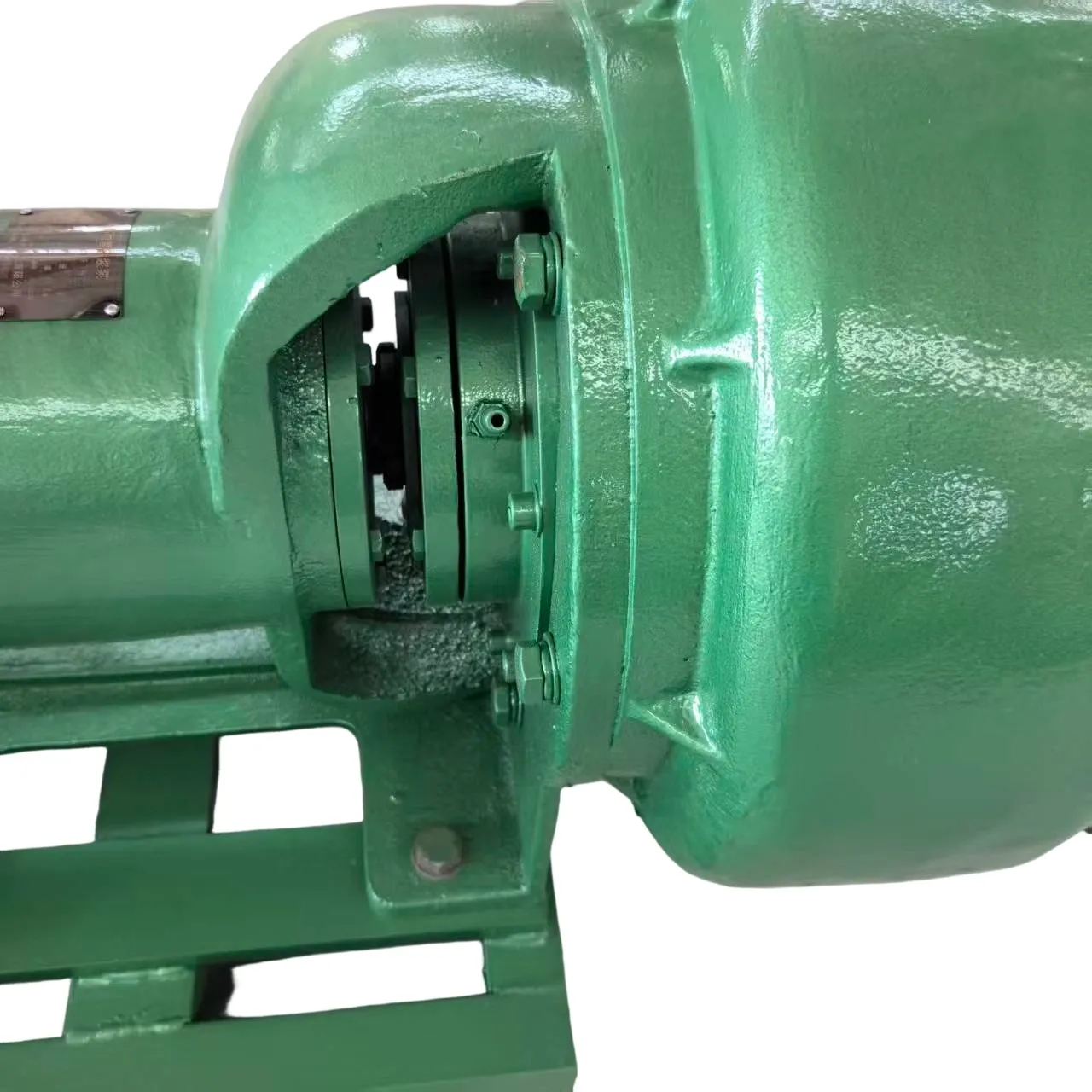

Một số lựa chọn vòng đệm có sẵn. Vòng đệm động sử dụng một cánh quạt phụ để giảm áp suất xung quanh trục trong quá trình hoạt động. Trong khi đó, vòng đệm cơ học cung cấp việc đóng đệm được kiểm soát cho nhiều nhiệm vụ liên tục. Vòng đệm đóng gói cũng có thể phù hợp với các ứng dụng được chọn.
Lựa chọn tốt nhất phụ thuộc vào nồng độ pha cát, áp suất đầu vào, số giờ hoạt động và giới hạn rò rỉ.
Lợi ích chính của sản phẩm
- Xử lý cả chất lỏng ăn mòn và mài mòn
- Lớp lót UHMWPE dày bảo vệ đường dòng
- Lối đi rộng giúp giảm tắc nghẽn
- Các cánh quạt khác nhau phù hợp với các loại pha cát khác nhau
- Nhiều thiết kế vòng đệm hỗ trợ các nhiệm vụ đa dạng
- Cơ sở chắc chắn cải thiện độ ổn định cài đặt
- Các bộ phận mài mòn có thể thay thế đơn giản hóa bảo trì
- Công suất động cơ có thể khớp với mật độ pha cát
- Các mô hình lưu lượng lớn có sẵn
- Vật liệu tùy chỉnh hỗ trợ các chất lỏng đặc biệt
Ứng dụng công nghiệp
Bơm pha cát kháng mài mòn UHB phục vụ nhiều ngành công nghiệp, bao gồm:
- Xử lý hóa chất
- Sản xuất axit sulfuric và phosphoric
- Luyện kim không sắt
- Khai thác và xử lý khoáng sản
- Sản xuất phân bón
- Rửa kẽm thép
- Sản xuất titanium dioxide
- Rửa than
- Khử sulfur dioxide trong khí thải
- Xử lý nước thải
- Cung cấp máy ép lọc
- Chuyển nước thải điện镀
Thông tin chọn bơm
Việc chọn đúng bắt đầu với dữ liệu pha cát thực tế. Trước tiên, xác nhận lưu lượng và độ nâng tổng cần thiết. Tiếp theo, cung cấp thành phần hóa học, nhiệt độ, mật độ, nồng độ rắn và kích thước hạt tối đa.
Yêu cầu nên bao gồm:
- Tên chất lỏng và rắn
- Nồng độ hóa học
- Nhiệt độ hoạt động
- Mật độ pha cát
- Hàm lượng rắn
- Kích thước hạt tối đa
- Lưu lượng cần thiết
- Độ nâng cần thiết
- Điều kiện hút
- Điện áp và tần số động cơ
- Loại vòng đệm cần thiết
- Số giờ hoạt động hàng ngày
Các chi tiết này giúp chúng tôi chọn đúng kích thước bơm và động cơ. Chúng cũng giảm nguy cơ mài mòn, tắc nghẽn, hỏng vòng đệm và quá tải động cơ.
Dịch vụ sản xuất và tùy chỉnh
Chúng tôi cung cấp lựa chọn mô hình, khớp vật liệu, gia công, lắp ráp và kiểm tra. Ngoài ra, chúng tôi có thể cung cấp tiêu chuẩn lồng mối tùy chỉnh, điện áp động cơ, hệ thống vòng đệm, lớp phủ và kích thước cơ sở.
Trước khi giao hàng, mỗi đơn vị có thể được kiểm tra về quay, đóng đệm, chất lượng lắp ráp và hiệu suất thủy lực cơ bản. Chúng tôi cũng cung cấp cánh quạt phụ, lớp lót, vòng đệm, trục và các bộ phận dịch vụ khác.
Yêu cầu báo giá bơm xi măng UHB
Gửi cho chúng tôi dữ liệu pha cát và điểm nhiệm vụ cần thiết của bạn. Đội ngũ kỹ thuật của chúng tôi sẽ đề xuất một bơm xi măng kháng ăn mòn và kháng mài mòn UHB phù hợp cho dây sản xuất hoặc hệ thống nước thải của bạn.
